İnfraqırmızı Lift Qapı Detektoru THY-LC-917
| Məhsulun adı | Lift işıq pərdəsi |
| Açıq yol | Yan açıq və ya mərkəz açıq |
| Gərginlik | AC220V, AC110V, DC24V |
| Diodların sayı | 17, 32 |
| Şüaların sayı | 94-33Şüa,154-94Şüa |
1. Özünü yoxlama funksiyası ilə, Power qutusu şərti çıxış və özünü yoxlama çıxışı
2. Almaniya TUV testlərindən keçmiş və müvafiq beynəlxalq standartlara uyğundur
3. Dormansiya funksiyası, məhsulun iş müddətini uzatmaq
4. Yeni texnologiya, güclü korroziyaya davamlılıq qabiliyyəti olan PCB və güclü sahə uyğunlaşma qabiliyyəti, sabit və etibarlı qəbul edin
5. Gözəl görünüş dizaynı, asan quraşdırma, əksər brend liftlər üçün uyğundur
6. Qabaqcıl texnika və avadanlıqlar, etibarlı SMT səthi doldurma üsulları
7. İstifadəçilər üçün enerji təchizatı qutusu olmadan NPN/PNP çıxışı (Tranzistor çıxışı) seçmək istəyə bağlıdır
Liftin işıq pərdəsi, fotoelektrik induksiya prinsipindən istifadə edilməklə hazırlanmış lift qapısının təhlükəsizliyini qoruyan cihazdır. Bütün liftlər üçün uyğundur və liftə daxil olan və çıxan sərnişinlərin təhlükəsizliyini qoruyur. Liftin işıq pərdəsi üç hissədən ibarətdir: lift kabinəsinin qapısının hər iki tərəfində quraşdırılmış infraqırmızı ötürücülər və qəbuledicilər və xüsusi elastik kabellər. Ətraf mühitin qorunması və enerjiyə qənaət ehtiyacları üçün getdikcə daha çox lift elektrik qutusunu buraxdı. Bəzi işıq pərdələri markaları elektromaqnit müdaxiləsinə zəif toxunulmazlığı səbəbindən elektrik qutularından istifadə etməlidirlər. Bununla belə, yaşıl liftlər konsepsiyasının populyarlaşması ilə, enerji təchizatı qutuları olmayan işıq pərdələri bir tendensiyadır. Çünki 220V-ni 24V-ə çevirmə prosesi çox enerji itirməyə məcburdur.
THY-LC-917 işıq pərdəsi adi işıq pərdəsi üzərində CPU ilə idarə olunan dinamik skan edən LED işıq yayan boru ilə təchiz olunub. Bant formalı iki rəngli LED işıq pərdəsinin mühafizə sahəsinin vəziyyətini göstərir, beləliklə, işıq pərdəsi normal qoruma funksiyasına daha vizual təsir göstərir. Daha humanist.

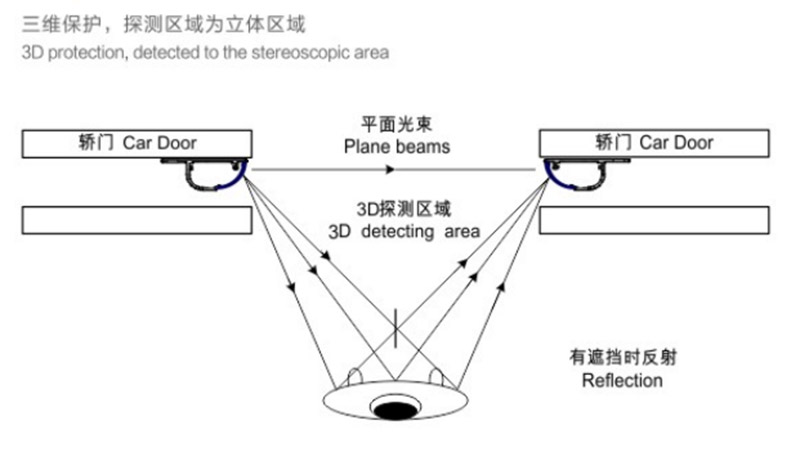

İşıq pərdəsinin yayan ucunda bir neçə infraqırmızı şüa yayan borular var. MCU-nun nəzarəti altında emissiya və qəbul edən borular ardıcıl olaraq işə salınır və bir emissiya başlığından çıxan işıq çox kanallı skan yaratmaq üçün bir neçə qəbuledici başlıq tərəfindən qəbul edilir. Avtomobilin qapı sahəsinin yuxarıdan aşağıya davamlı şəkildə skan edilməsi sayəsində sıx infraqırmızı qoruyucu işıq pərdəsi əmələ gəlir. Şüalardan hər hansı biri bağlandıqda, fotoelektrik çevrilmə həyata keçirilə bilmədiyi üçün, işıq pərdəsi maneənin olduğunu mühakimə edir və buna görə də kəsmə siqnalı verir. Bu kəsmə siqnalı keçid siqnalı və ya yüksək və aşağı səviyyəli siqnal ola bilər. İdarəetmə sistemi işıq pərdəsindən siqnal aldıqdan sonra dərhal qapının açılması siqnalını verir və avtomobilin qapısı bağlanmağı dayandırır və tərs istiqamətdə açılır. Təhlükəsizliyin qorunması məqsədinə nail olmaq üçün sərnişinlər və ya maneələr xəbərdarlıq zonasını tərk etdikdən sonra liftin qapısı normal şəkildə bağlana bilər. Liftlərdə tutulan insanların qəzalarından çəkinin.
1. Ötürücü və qəbuledicinin mobil quraşdırılması
İşıq pərdəsinin mobil quraşdırılması dedikdə, işıq pərdəsinin ötürücü, qəbuledicisi və ya birinin avtomobilin qapısına bərkidilmiş və avtomobilin qapısı ilə hərəkət edən qurğusunun quraşdırılması və istifadəsinə aiddir. Normal şəraitdə ötürücü və qəbuledici avtomobil qapısının qatlanan kənarında sabitlənmişdir.
Yan qapının quraşdırılması üsulu lift vaqonunda işıq pərdəsini və vaqonun qapısının qatlanan kənarını vintlərlə bərkitməkdir.
Mərkəzi split qapının quraşdırılması üsulu lift kabinəsinin qapısının qatlanan kənarındakı işıq pərdəsini vintlər ilə bərkitməkdir.

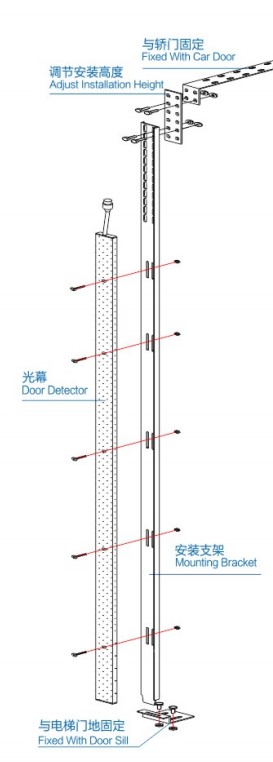

2. Ötürücü və qəbuledicinin sabit quraşdırılması
İşıq pərdəsinin sabit quraşdırılması dedikdə, sabit mötərizə vasitəsilə avtomobilin qapı eşikinin sonunda sabitlənmiş işıq pərdəsinin ötürücü və qəbuledicisinin quraşdırılması və istifadəsi nəzərdə tutulur. Ötürücü və qəbuledici avtomobilin qapısı ilə hərəkət edə bilməz.
