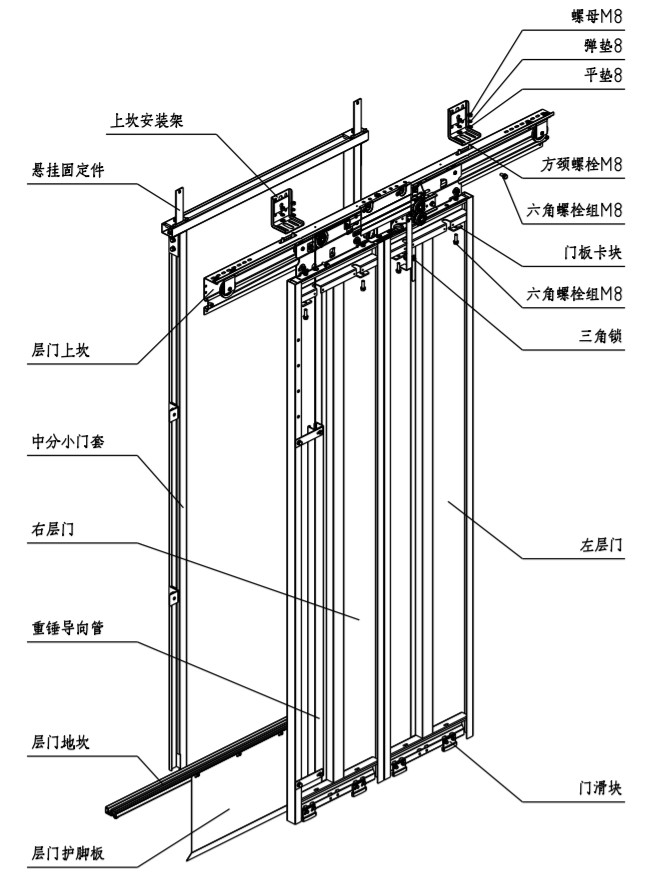

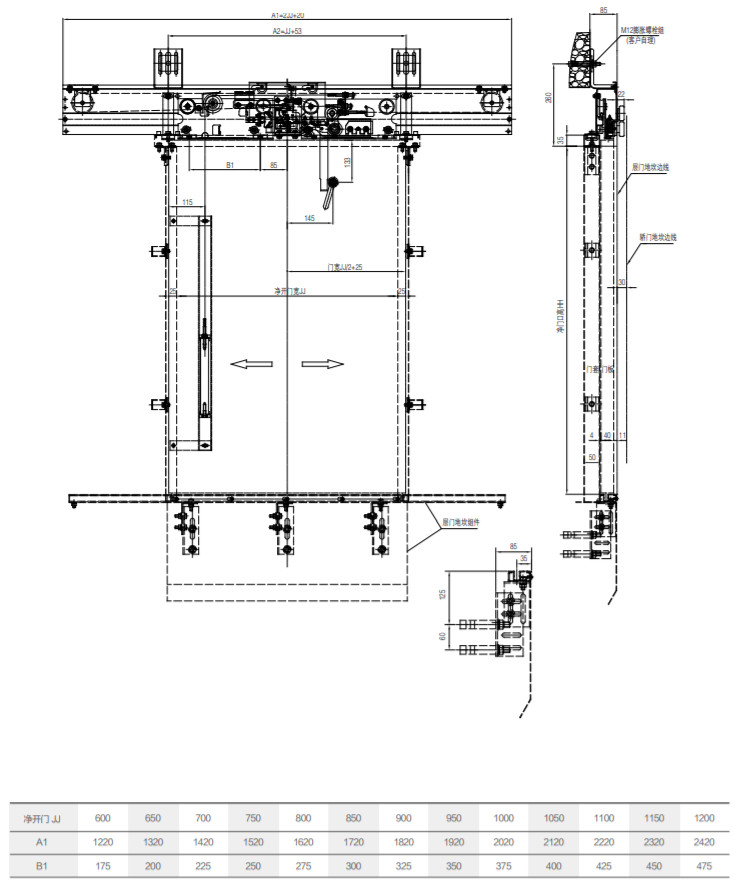

2-Yarpaq Mərkəzi Açılış Qapı Cihazı THY-LD-B
1. Kilidin açılması üsulu qapı panelinin kilidini açmaq və 45Kg sarkaç zərbə testindən keçməkdir.
2. Qapı ağır çəkiclə bağlanmağa məcbur edilir və ağır çəkic və bələdçi boru eniş qapısının daxili tərəfinə yerləşdirilir.
3. Qapı kilidi Milli Lift Təftiş Mərkəzinin sınağından keçmiş və CE və CU-TR sertifikatı almışdır.
4. Qapı kilidinin tətbiq olunan gərginliyi: ≤ AC230V, ≤ DC110V.
1. Eşik və qapı örtüyünün quraşdırılması
1.1. Yük qaldırıcı yolunun ölçüsünə uyğun olaraq sillənin giriş və çıxış mövqeyini müəyyənləşdirin; eşik mərkəzini giriş və çıxışın mərkəzi ilə eyniləşdirmək üçün tənzimləyin və eşik mərkəzini qeyd edin; eşik səviyyəsini 1/1000-dən az olması üçün tənzimləyin; Suyun qaldırıcı yoluna daxil olmasının qarşısını almaq üçün səth.

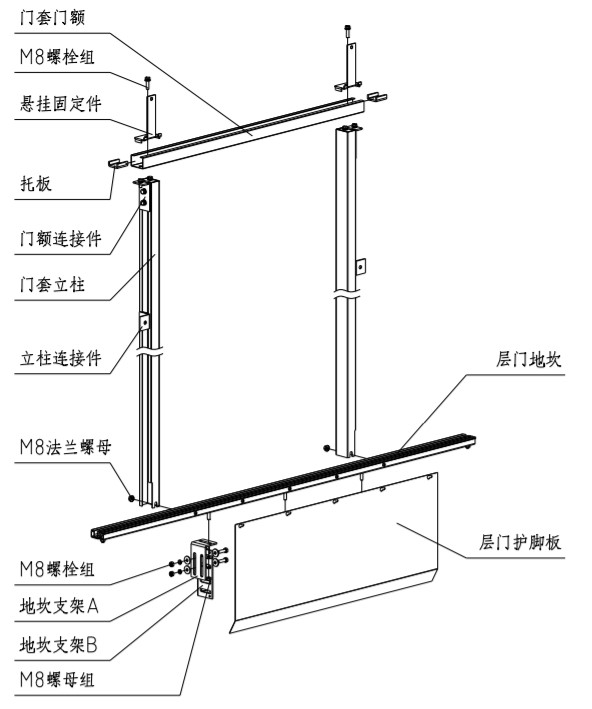

1.2. Qapı örtüyü sütununu və qapı qapağının qapısını birləşdirici parçalarla yığın və asma bərkidici hissələri quraşdırın; qapını eşik üzərinə qoyun, qapı örtüyü sütununun şaquliliyini 1/1000-dən az olması üçün tənzimləyin; qapı qapağının mərkəzi giriş və çıxışın mərkəzinə uyğundur Sill mərkəzi işarəsinin ölçülməsi; qapı qapağının aşağı alın müstəvisinin və eşiyin yuxarı təyyarəsinin ölçüsü xalis qapı hündürlüyüdür. Tənzimləmə tamamlandıqdan sonra M8 flanş qozunu kilidləyin. Ölçüsü düzəldildikdən sonra sütun bağlayıcısını divara bərkidin.
1.3. Eniş qapısının barmaq mühafizəsini eşikdə bərkidin.
2. Eniş qapısı qurğusunun quraşdırılması

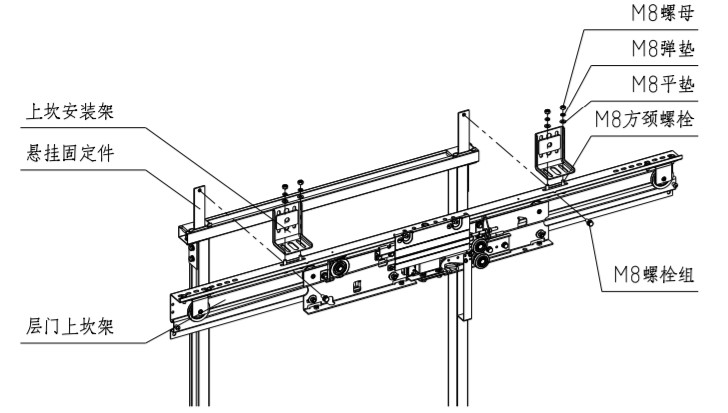

2.1. Eniş qapısının yuxarı eşik çərçivəsini asma bərkidici hissəsinin aşağı ucundakı tikanla eyniləşdirin və yuxarı eşik çərçivəsini və eniş qapısının asma bərkidici hissəsini M8*20 boltlar qrupu vasitəsilə bağlayın.
2.2. Üst eşik montaj çərçivəsini genişləndirici boltlar və ya divardan keçən boltlar ilə qaldırıcı yolun divarına bərkidin. Yuxarı eşik montaj çərçivəsi və eniş qapısının yuxarı eşikləri M8 kvadrat boyunlu boltlar ilə birləşdirilir.
2.3. Qapının mərkəzini açıq və giriş və çıxışın mərkəzini uyğunlaşdırmaq üçün eniş qapısının yuxarı eşiyini sola və sağa tənzimləyin.
2.4. Eniş qapısı cihazının döşəməsinin şaquliliyini tənzimləyin. Şaquli xətt çəkərək və ya avtomobilin qapısının eşiyini istinad olaraq götürərək, eniş qapısı qurğusunun döşəməsinin şaquliliyini ±0,5 mm-ə qədər tənzimləyin.
2.5 Aşağıdakı mərtəbə qapılarında eşik çərçivəsinin quraşdırılmasının əsas parametrlərini nəzərdən keçirdikdən sonra bütün quraşdırma boltlarını sıxın:

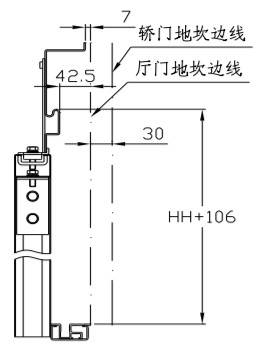

Eniş qapısının yuxarı eşik çərçivəsinin hündürlüyü: eniş qapısının yuxarı eşik çərçivəsinin bələdçi relsinin üst səthi ilə eniş qapısının eşikləri arasındakı məsafə HH+106 mm-dir;
Eniş qapısının yuxarı eşik çərçivəsinin mərkəzi: eniş qapısının yuxarı eşik çərçivəsinin mərkəzi ilə giriş və çıxışın mərkəzi arasındakı sapma ±1 mm-dir;
Eniş qapısının yuxarı eşik bələdçi relsi ilə avtomobil qapısının eşikləri arasındakı məsafə: eniş qapısının yuxarı eşik bələdçi relsi ilə eniş qapısının eşikləri arasındakı məsafə 42,5 mm, avtomobil qapısının eşikindən olan məsafə isə 72,5 mm-dir.
Eniş qapısının yuxarı eşik çərçivəsinin hündürlüyü: eniş qapısının yuxarı eşik çərçivəsinin bələdçi relsinin üst səthi ilə eniş qapısının eşikləri arasındakı məsafə HH+106 mm-dir;
Eniş qapısının yuxarı eşik çərçivəsinin mərkəzi: eniş qapısının yuxarı eşik çərçivəsinin mərkəzi ilə giriş və çıxışın mərkəzi arasındakı sapma ±1 mm-dir;
Eniş qapısının yuxarı eşik bələdçi relsi ilə avtomobil qapısının eşikləri arasındakı məsafə: eniş qapısının yuxarı eşik bələdçi relsi ilə eniş qapısının eşikləri arasındakı məsafə 42,5 mm, avtomobil qapısının eşikindən olan məsafə isə 72,5 mm-dir.
